2014年09月06日
ライティングレールの取り付け
天井照明は、スイッチング電源ですべて12VのLED照明にする、って息巻いていたものの、
色々思案した結果、設計に自由度のあるライティングレール（ダクトレール）にすることにしました。
それにしても、電気関係の設備って安くないです。
４mのライティングレールは、７千円以上します。
それでも、ネットを探して、4.7千円程で見つかりました。
ホント、インターネットは有り難いです。

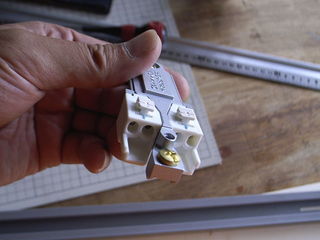

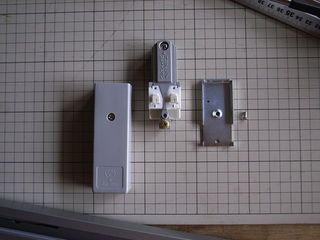

レールに配線する為の部品「フィードインキャップ」です。
単線を差し込んでロックするだけで配線が完了します。
撚線の場合は、棒端子を付ける必要があります。

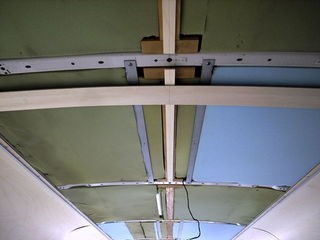

ライティングレールは、天井パネルの押さえも兼ねるので、その為のスペーサーも作ります。
3.5mmの板材を探せなかったので、1.7mmのシナベニアを貼り合わせました。
両サイドのレールからの距離を揃える為のスケールに合わせてセンターを出し、貼付けます。
ピッタリとラインが揃ったところで、ライティングレールレールを取り付けます。
長さが足りていない箇所は、アルミ板の押さえを追加し、あとは3mmの天井パネルを嵌め込みます。
投稿者 aw@bitlog : 2014年09月06日 10:59
