「エ」の字型のアルミジョイナーを使いますが、ビス固定とスペーサーの機能を兼ねた７ミリの板材にこのアルミジョイナーを接着して、板材を天井のフレームに固定します。
固定はネジでの固定になりますが、固定用のフレームは薄い鉄板なのでタッピングには不向き。
鉄板への穴開け作業は出来れば避けたいということもあって、元々あったダクトの固定用のビス穴を利用する事にしました。
ボルトナットでの締付けも可能ではあったけど、作業効率と弛みにくさを考えて、裏側に当てた角材（乾燥杉材）にネジ釘で固定する方法を取りました。

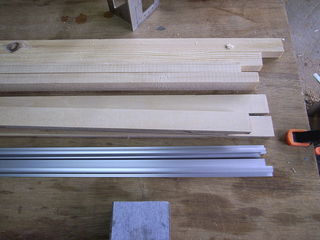

7mmの板材は見当たらなかったので、３mmと４mmの合板を貼り合わせ、それを細長く切り出します。

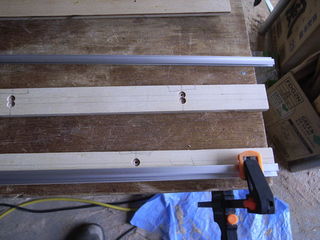

穴の位置をマーキングして、浅いダボ穴と下穴をあけます。
これに、アルミジョイナーをゴム系接着剤で貼付けて、部品は出来上がりです。
ネジ釘に対して、フレームの穴は大きめなので、ある程度の取付位置の自由度も確保出来ました。
ちなみに、写真の２つダボ穴の一つはミスです。

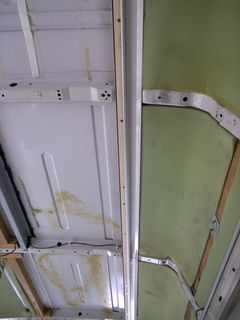

スペーサーで正確に間隔を揃えながら、裏側の角材と固定用ジョイントを仮組して、裏側の角材にもした穴を開けたら、後はネジ釘で固定るすだけです。
部品を作るまでは面倒だけど、取付は割とラクです。

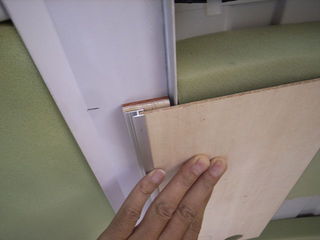

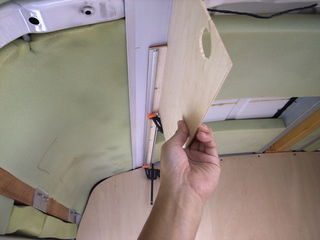

天井パネルの差し込みも問題無さそう。

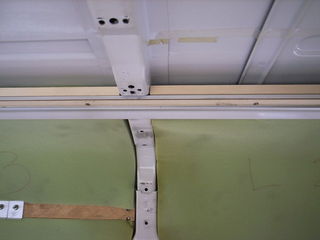

上から、裏側の角材、フレーム、貼付け用の板材、アルミジョイナー。

なかなか精度よく出来上がりました。
