配電盤の出番
そろそろ電気、ガス、水道の工事開始です。
配電盤は、足りていなかった漏電遮断機と10Aの安全ブレーカーを入手したので、取り付け工事を始めています。
配電盤は、ヤフオクで入手した「単相三線式」と呼ばれるもの。
200Vが必要なエアコンを使う為に、現在の配電盤はこのタイプでです。
カフェバスに200Vの機器は無いので、「単相二線式」と呼ばれる昔のタイプでいいんですが、見つかりませんでした。
なので、３線式を２線式に改造して使うことにします。
漏電遮断機は、「2P1E」という、単相２線の分電盤に適していると思われるものです。
携帯型発電機の場合、漏電遮断機は動作しないようですが、仕込み所では、家の電源から給電するのであった方が良いかな、って判断です。
発電機には一応過電流保護機能があって、電力を使い過ぎた場合は、自動的に給電を停止します。
ただし、その際、発電機を再始動しないとだめなので、その前に漏電遮断機の感電流遮断機能を動作させる目論みです。
ただし、発電機と漏電遮断機のどちら側の「過電流遮断機能」が先に働くかという問題があります。
給電側の保護という点では、発電機側が先に機能する可能性も高いので、その場合、漏電遮断機の必要性は薄くなります。
実験あるのみですかね（汗）。

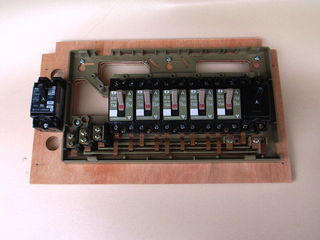

漏電遮断機と分電盤は、こんな具合に、配線の為の開口を設けた合板にビス止めします。
でもって、こんな具合に収まります。
中古品の分電盤の色が冴えないので、出来たら塗装したいところです。
扉を閉じればこんな具合。
配線をして、把手とキャッチャーを付ければ完成。
