2014年01月22日

ボンベ用クローゼット裏の隠蔽配線

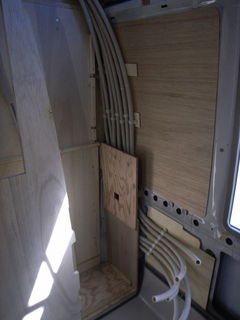

懸案の、ボンベ用クローゼット裏の隠蔽配線をざっくりとやってみました。
電灯用のケーブルは、分電盤から裸のまま天井中央に配線します。
残り5本は、コンロ+オーブン用+レンジファン、冷蔵庫、冷凍庫+ポンプ、AV機器、ユーティリティー+車外用。予備のひとつを加えた計6本のPF管を配置しました。

内径14ミリのPF管(カナフレックス カナフレキスーパーNタイプ KFSN-14 )の外径は、21.5ミリほど。

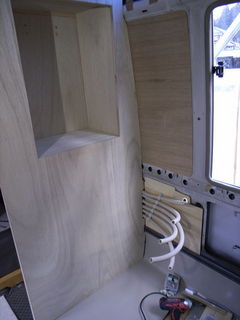

これをクリアするだけの隙間を空けて、各パネルを組んでいきます。

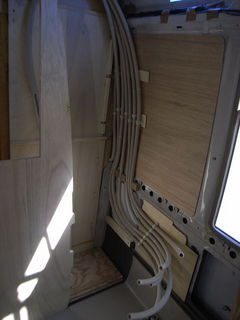

PF管を固定するPF管片サドルは、未来工業 PF管片サドル KTF-14J 。
これに使うのは、4ミリの丸頭のビス。
このサドルにはぴったりの径だけど、それくらいの方がしっかりと固定出来るみたいです。

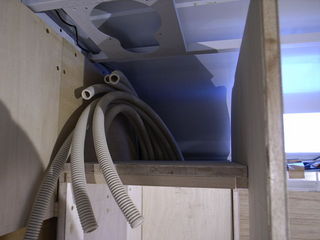

ここに配電盤が収まります。
当初、無駄に広いと思っていたけど、PF管が嵩張るのでちょうど良かったかも。
微調整後、問題が無ければ、ネジ釘でガッツリ固定かな。

投稿者 aw@bitlog : 2014年01月22日 15:08

トラックバック

このエントリーのトラックバックURL:
http://www.bit-motors.com/~artworks/mt/mt-tb.cgi/3849

コメント

かっこいいです。
なかなかやりますね。配線はこれで問題ナシですよ。

投稿者 tamami : 2014年01月27日 13:02

良いんだか、悪いんだか、自分では分からなかったんですけど、師匠に褒められるとちょっと安心します。

投稿者 aw : 2014年01月27日 13:19
