穴開けは、拍子抜けする程容易でした。
そこにタッピングビスをあてがい、ラチェットドライバーでクルクルすると程なくビスが刺さります。
場所が狭いので、フレキシブルエクステンションとラチェットドライバーは必須です。
バイクのクランクのように、障害がなければ、エクステンションは要らないし、普通のドライバーでかまいません。

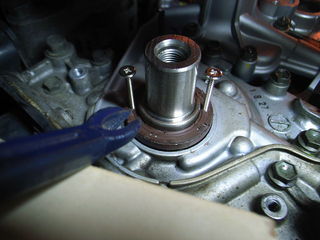

木片をあてがって釘抜きで引っ張ると、これまたわけなくオイルシールは外れました。
２本のビスを差していますが、１本でも大丈夫そうです。
実際のところ、カムシャフト側はスペースが無くて、ビスは１本しかさせませんでした。

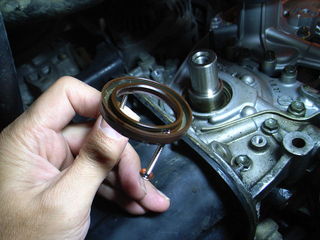

ほぉ〜れ、この通り。
まったく、この方法をアップしてくれたKENPACHIさんには感謝だなぁ。
今回のタイミングベルト交換作業で一番の収穫がこれです。

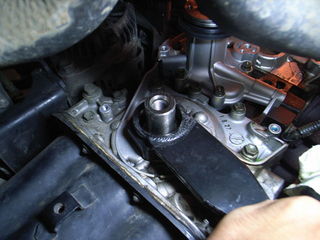

抜けたら、さっと奇麗にして、新しいオイルシールにアセンブリーグリスを塗って打ち込みます。

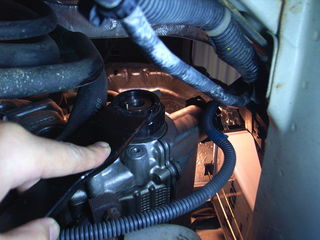

この時に役に立つのが、HR-VのTベルト交換のために揃えたプーリーホルダーです。
こいつが、オイルシールの打ち込みに実にいい仕事をします。

続いてカムシャフト側もあっさり引き抜き。
実は、こちらはスペースが無くて、ギリギリ１本のビスしか刺せませんでした。
それでも、問題なく引き抜けました。

こちらはピンが邪魔になったけど、引き抜いたオイルシールで嵩増ししてクリアです。

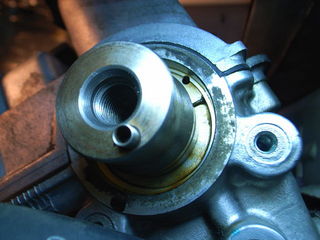

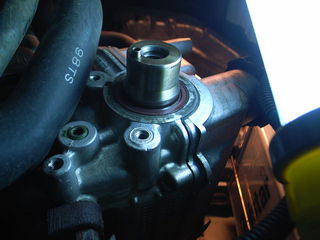

見事に面一です。
調べてみると、オイル漏れがあった場合は、１mmほど深めに打ち込んで、シールの場所をずらしたほうがいいのだとか。
少し考えます。

続いてサーモスタットの交換です。
調べてみると、サーモスタットはセンターコンソールの下にあるとか。
完全に外さなくても、ずらせばアクセス出来るとのことで進めました。

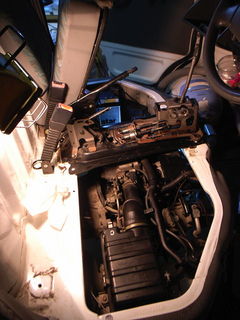

センターコンソールカバーは、手前の二つのネジを外し、後の左右横にあるプラスティックのピンを外せば外れます。
フレームは、前後の隅のボルトと、シフトレバーの台座の前２本のボルトを外せば、フリーになります。
ワイヤーに繋がって可動範囲が狭いので、シフトレバーの台座のボルトは４本とも外して、さらにはワイヤーの引き出しのパネルなども緩めました。

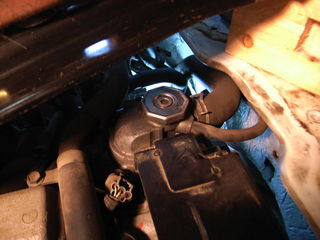

前側をずらせば、サーモスタットのハウジングが覗きました。
アッパーカケースの固定は左右２本のボルトでされています。
軽く掃除をしたあと、締付け位置のマーキングをして緩めました。

割と大きめの締付けトルクで締付けられているので、ちょいと気合いを入れて緩めました。

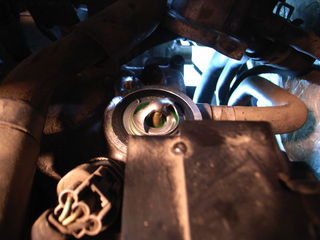

アッパーカケースを外すと、サーモスタットが覗きました。
サーモスタットの取り外しはやや硬かったので、紐を通して引っ張り上げました。

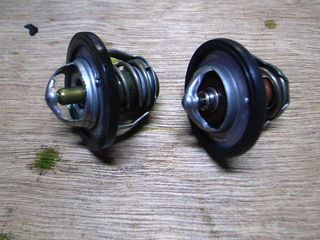

右が新しいほう。
純正部品で無いせいかやや形状が異なります。
形だけで見ると、新しいほうが丈夫そう。

ちょっと偏芯してますね。
撮った写真で確認して、同じ向きにセットしました。

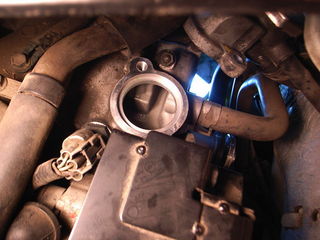

ハウジングの中は奇麗なものでした。

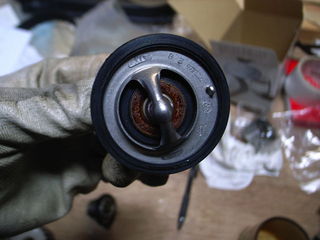

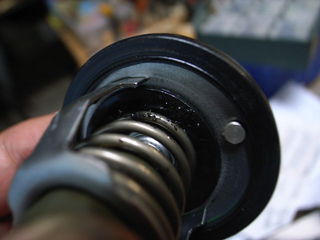

だけど、古いほうをよく見ると弁の部分にスラッジが溜まっていました。
やっぱ交換して正解ですね。
こんなわけで、オイルシールとサーモスタットの交換も恙無く完了。
明日は、スズキから部品をもらって帰って、ベルト類を組み付けます。
