2013年09月16日

ガスボンベカート

何かと所用が多かったり、材料が揃わなかったりで、
カフェバスが後手に回ってましたが、
地味に、細かな造作をやってました。
それが、これ、「ガスボンベカート」。
これの製作条件は、キャスター付きの可動の台にガスボンベを載せて、奥まった場所にあるボンベを引き出して交換しやすくするとともに、移動中はしっかりと固定出来る、です。

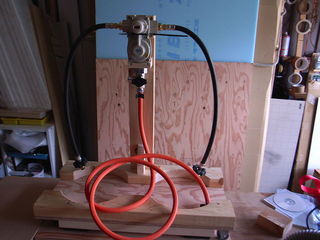

ボンベを外すとこんな感じ。

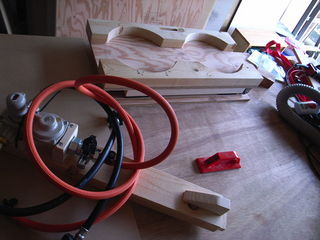

自動切替調整器は、ほぞを組んだ柱に設置。

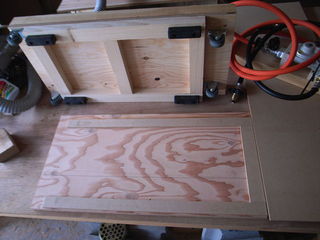

キャスターとレール板。
仕組みがわかるでしょうか。
一応、軽量化にも留意しています。

固定位置に押し込むと、レールから落ちて、キャスターからゴム足による支持に変わります。
実験では、引く時にやや力を要したので、レールの角にテーパーを付けて引き出しやすくする改良を加えました。
ほぼ予想通りの仕上がりとなりました。
