Garmin nuvi 解体

Garmin nuvi 250のバッテリーがへたってきたので、分解してみることにしました。
ケースの開腹方法は簡単。
下面にあるシリアルナンバーが書かれたシールを剥がすと現れる2本のビスを外して、ケースを開きます。ケースは縁がカシメで嵌っているので、マイナスドライバーなどで少しずつ開いていくと容易に外れます。ケースに傷を付けたくない場合は、樹脂製のヘラなどがいいでしょう。
下側には液晶と基盤を繋ぐケーブルがあるので、上側から開帳します。

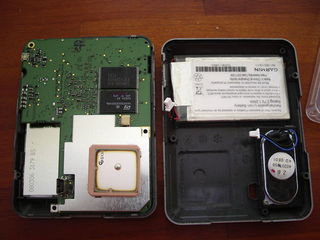

画面左が液晶ユニット、右側に基盤やらGPSユニットがあります。
長丸はスピーカ。

基盤を固定する3本のビスを外し、スピーカーを繋ぐコネクターと、裏側のバッテリーを繋ぐコネクターを外せば、基盤をひっくり返せます。

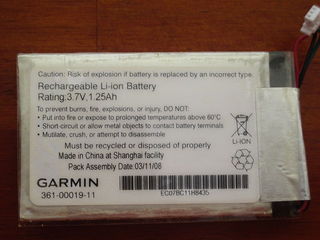

バッテリーは、強めの接着剤でケースに貼り付けてありますが、なんとか剥がせます。
3.7V 1250mAh。
電圧は、USB充電ができる多くの携帯デジタル機器と同じようで流用は出来そうですが、問題はバッテリーのサイズですね。
nuvi250は、旧機種ながらより新しいnuvi205よりも液晶の品質がいいです。
互換性が期待できるので、液晶のみを205に移植する可能性を探ってみたいです。
