Garmin foretrex 101をMacにつなぐ！

自転車でのポタリングのログを取るために、
Garmin foretrex 101を買ったのは、もう５年前になります。
そもそも、この製品は、パソコンとの接続は、「Serial」接続で、Windowsオンリー。
一度試したものの面倒になって、さらには、同じくGarminのnuviにログ機能がついていたこともあり、ほぼ、放置状態でした。
まったく、酷い話です。
最近、山登りのログを取りたい欲求に駆られて、ふたたび情報を収集しました。
Windowsであっても、もはやSerial接続は、手持ちのハードに環境がありません。
なので、変換用のSerial-USBケーブルも、ずっと前に揃えていました。
ただし、Macには、そのケーブルに対応するドライバーがありません。
ネット情報によると、Macに対応出来るドライバーを、さらに書き換えると、foretrex 101をMacが認識出来るとわかりました。

【必要なもの】

・ELECOM UC-SGT USB to シリアルケーブル実売2〜3千円
・上記製品で使われているチップセットのMac用ドライバー：md_pl2303H_HX_X_dmg_v1.2.1r2.zip
・ドライバー書き換え用スクリプト：pl2303extra.rb
・データ読み取り用のアプリ：LoadMyTracks

やり方は、簡単だけど、ドライバーを書き換えるという作業はリスクを伴う・・・そうです。
1.まず、ダウンロードしたドライバーをインストール。
2.次に、書き換えスクリプトを、ホームディレクトリー（「書類」や「サイト」などがある、ユーザー直下のディレクトリーです）に置きます。場所は別にどこでもいいんですけど、ターミナルでこのスクリプトを実行するときに、移動しなくていいから・・・だと思います。（汗）
3.ターミナルを開いて、

sudo ./pl2303extra.rb

これで、すぐに2行の数字らしきものが表示されて完了です。
何をしているか、私は知りません。（汗）
（注：ターミナルで簡単なコマンドを打てる知識は必要）
Mac OS X に付属しているアプリケーション「ターミナル」の使用方法(MotorCycle ProShop PALS)

あとは、このケーブルを介してforetrex 101をMacに繋ぎ、電源を入れ、
予めダウンロードしておいた、データ読み取り用のアプリ、LoadMyTracksを起動します。

すると、こんなウィンドウが開くので、プルダウンで「Garmin Serial」「usbserial」を選ぶと、こんな画面になります。
「acquire」（取得する）をクリックで、GPXかKMLの取得した方の形式のファイルを保存できます。

ファイル名は、「Track」＋取得年月日時間となるようです。

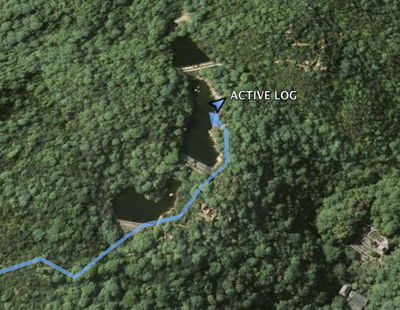

これを、以前に紹介したKMLファイルをGoogleEarthに読み込ませるのと同様に、GoogleEarthにドラッグ＆ドロップすれば、走行ログが表示されます。
クルマ用のnuviと違って徒歩なので、相対的に解像度の高いログデータとなるようです。
