クラッチマスターシリンダーOHシミュレーション
「フレアナットレンチ」って言うそうで。
スパナ以上、メガネ未満みたいな？
オイルラインで使われる、柔らかい素材のナットに、舐めないようにトルクを掛けるためのレンチらしいです。
マイナーな工具故に、比較的お高いです。
これは、TONEって大阪のメーカーのもの。
アゴの部分が広くて分厚いので、剛性はありそうだけど、狭い場所では支障があるかも。
ディーラに発注していた補修部品も届いたので、作業のシミュレーションをしました。

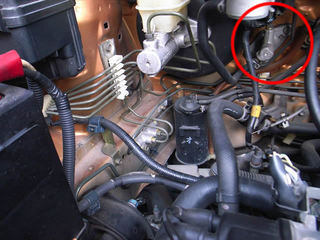

クラッチマスターシリンダーから、オイルラインを辿ると…

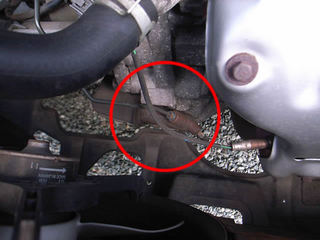

これっすね。
錆びてるなー！
バイクでは油圧クラッチのモデルなんて乗った事が無いので、初です。
先ずはリザーボアタンクから余分なフルードを抜く事かな？
タンクのキャップを開けた上、レリースシリンダーのドレンにワンウェーバルブを繋いで、踏み踏みすればある程度抜けるでしょうか。

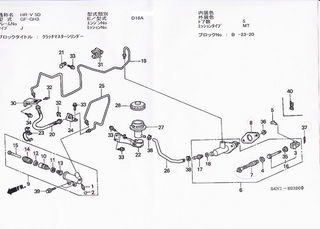

次は、マスターシリンダーとレリースシリンダーの取り外しですね。
っとその前に、オイルラインを外しましょうか。
オイルラインをある程度フリーしておいてから、接続のボルトを緩める感じですかね。
パイプ内に残っているフルードが漏れそうなので、タオルで埋め尽くすのが吉かな。
HR-Vのマスターシリンダーは、運転席側に固定のナットがあるので、外し易そう。
ペダルの遊びも確認しておいたほうがいいですね。
シリンダーのオーバーホールを済ませたら、逆順に組み付けでオッケー？
バイクのブレーキみたいに、ドレンからフルードを注入出来れば、エア抜きも楽そうな気がするんだけど、果たして・・・。
ちなみに、レリースシリンダーのOHも同時に済ませるのが普通だそうで。
そりゃそうだ。

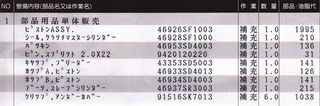

ちなみに、交換部品は、一番下の行を除くすべて。
締めて３千円＋フルード代。
安いねー！
そんなわけで、近々やります。
